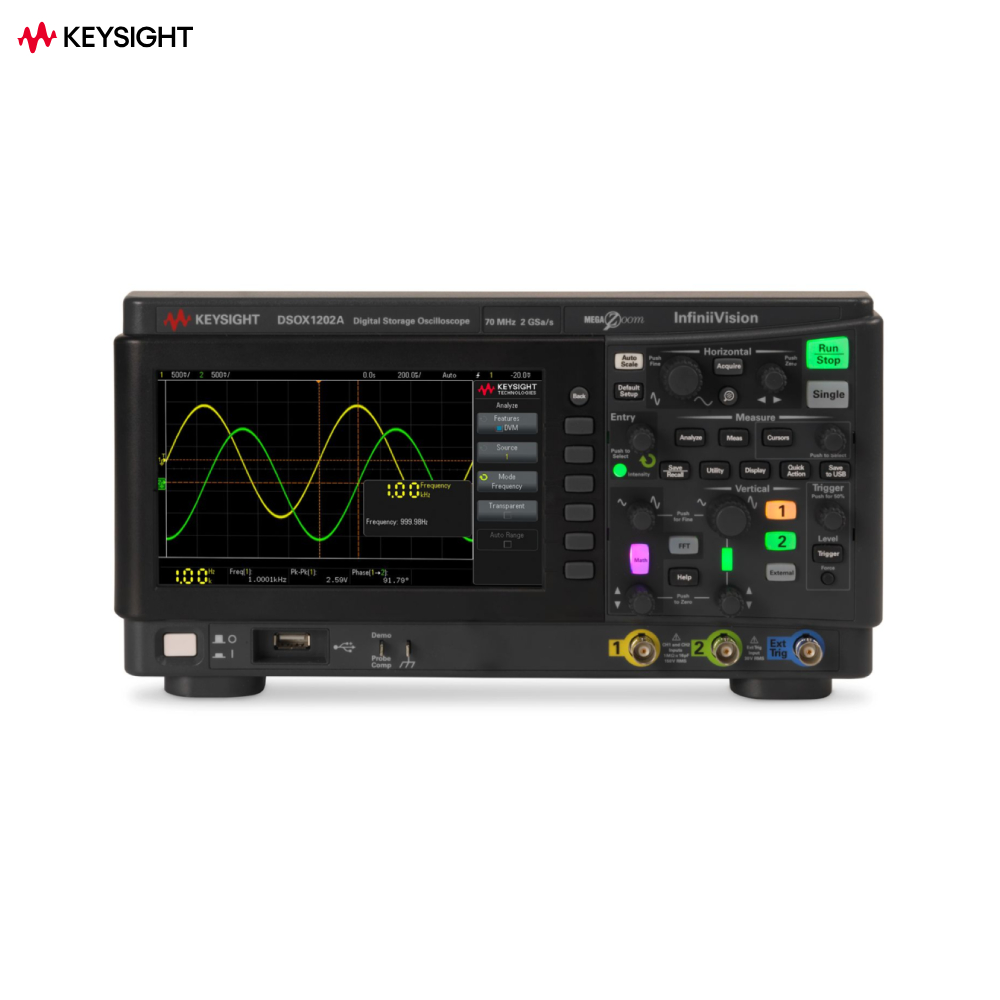

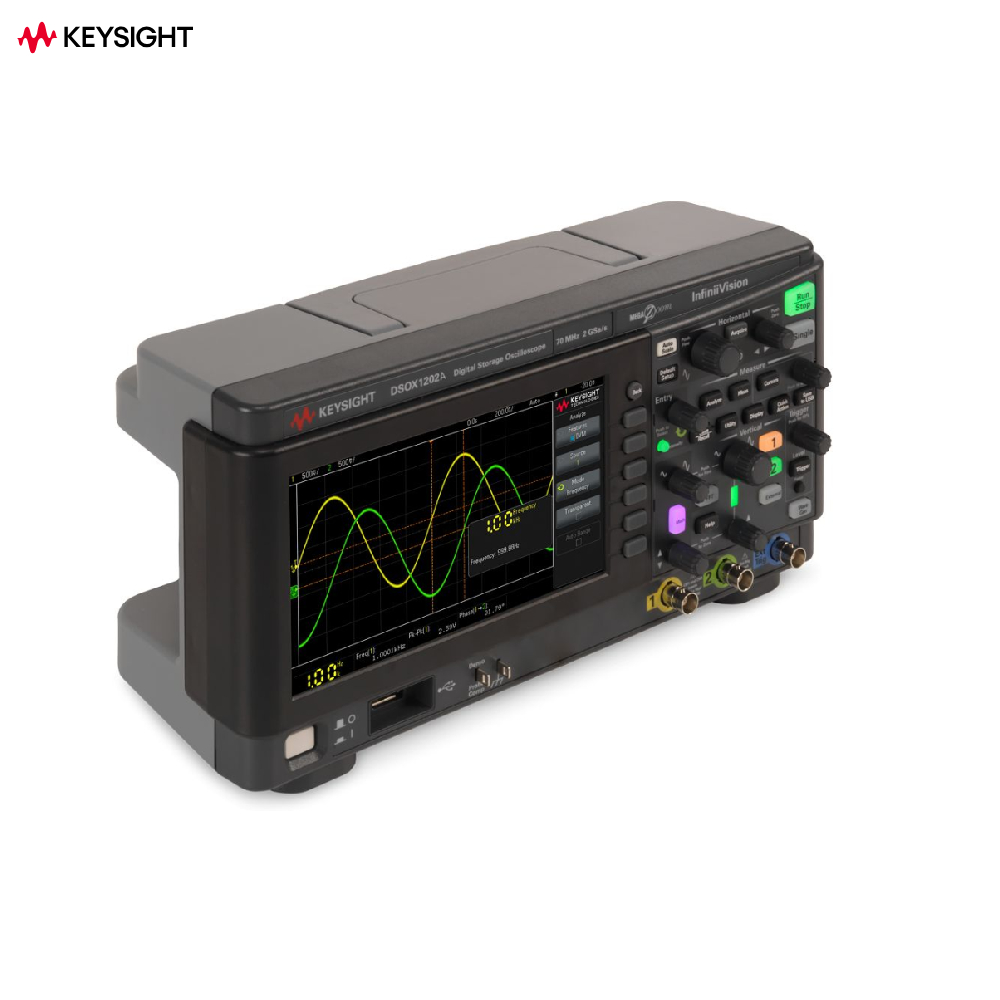

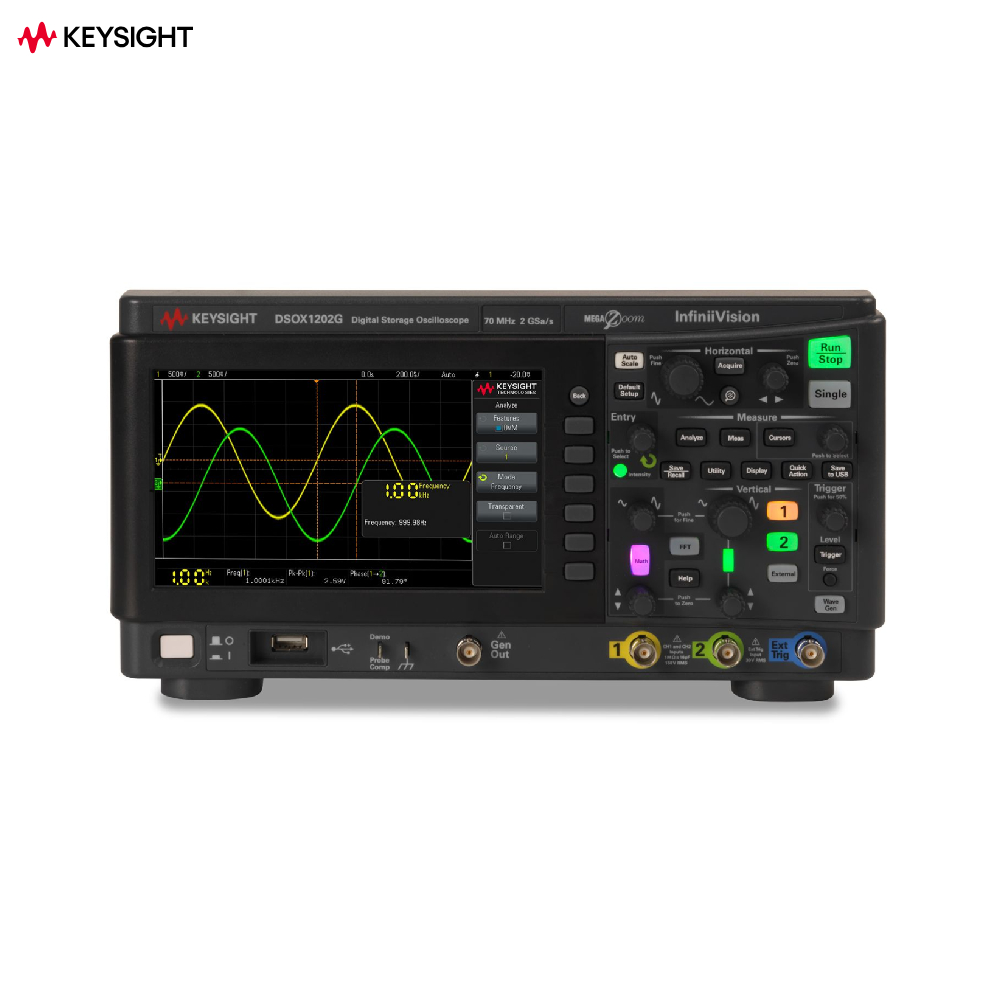

(오실로스코프) DSOX1202A & DSOX1202G
페이지 정보
작성자최고관리자 댓글 0건 조회 1,214회 작성일 24-03-25 18:10
×
![Overlay Image]()
주요 특징 및 기능
| 채널 | 2 Ch |
| 대역폭 | 70,100,200 MHz |
| 최대 샘플링속도 | 2 GSa/s |
InfiniiVision 1000 X-시리즈 50 ~ 200 MHz
믿을 수 있는 측정값으로 미래를 뒤바꿀 설계를 만드십시오.
– 초당 200,000개 파형의 빠른 업데이트 속도로 신호 가시성 향상
– 교육 관련 고객을 위한 주요 기능: 자동 Bode 플롯 측정, Bode 플롯 교육 키트("G" 모델 표준) 제공,
통합 파형 생성기, 무료 교육 키트, 온라인 도움말, 표준 10:1/1:1 스위치 가능 패시브 프로브
– PathWave BenchVue 소프트웨어로 측정 데이터를 빠르게 캡처 및 기록하고 화면 이미지를
제공하며 트레이스를 통해 테스트 과제에 대한 통찰력 확보
– 모든 모델에 표준 시리얼 프로토콜 분석 및 트리거 제공
본문
상품정보
옵션&악세사리
관련 자료 다운로드
| DSOX1202A | DSOX1202G | DSOX1204A | DSOX1204G | |
| Channels | 2 | 2 | ||
| Bandwidth | 70 MHz(Option 100, 200 MHz) | 70 MHz(Option 100, 200 MHz) | ||
| Maximum Sample Rate | 2 GSa/s | 2 GSa/s | ||
| Maximum memory depth | 2Mpts | 2Mpts | ||
| Segmented Memory | Standard | Standard | ||
| Mask/limit testing | Standard | Standard | ||
| WaveGen | N/A | 20-MHz function generator | N/A | 20-MHz function generator |
| Serial protocol analysis | Standard: I²C, UART/RS-232, CAN, LIN | Standard: I²C, UART/RS-232, CAN, LIN | ||
| Waveform math | Add, subtract, multiply, divide, FFT (magnitude and phase), low pass filter | |||
| Display | 7-inch TFT LCD WVGA | |||
| Waveform update rate | 200,000 waveforms | |||
| Connectivity | USB 2.0 (host and device), LAN | |||
상품정보
옵션&악세사리
관련 자료 다운로드
| 옵션 | 옵션 정보 |
| DSOX1202-070 | 70 MHz bandwidth option |
| DSOX1202-100 |
100 MHz
bandwidth option
|
| DSOX1202-200 | 200 MHz bandwidth option |
| DSOXBODE | Bode plot training kit |
상품정보
옵션&악세사리
관련 자료 다운로드
- InfiniiVision 1000 X-Series Oscilloscopes.pdf (1.9M) 19회 다운로드 | DATE :
- InfiniiVision 1000 X-Series Oscilloscopes 사용설명서.pdf (5.3M) 0회 다운로드 | DATE :
