(임의파형발생기) 33500B 시리즈 파형발생기

작성자최고관리자 댓글 0건 조회 532회 작성일 24-03-04 09:16

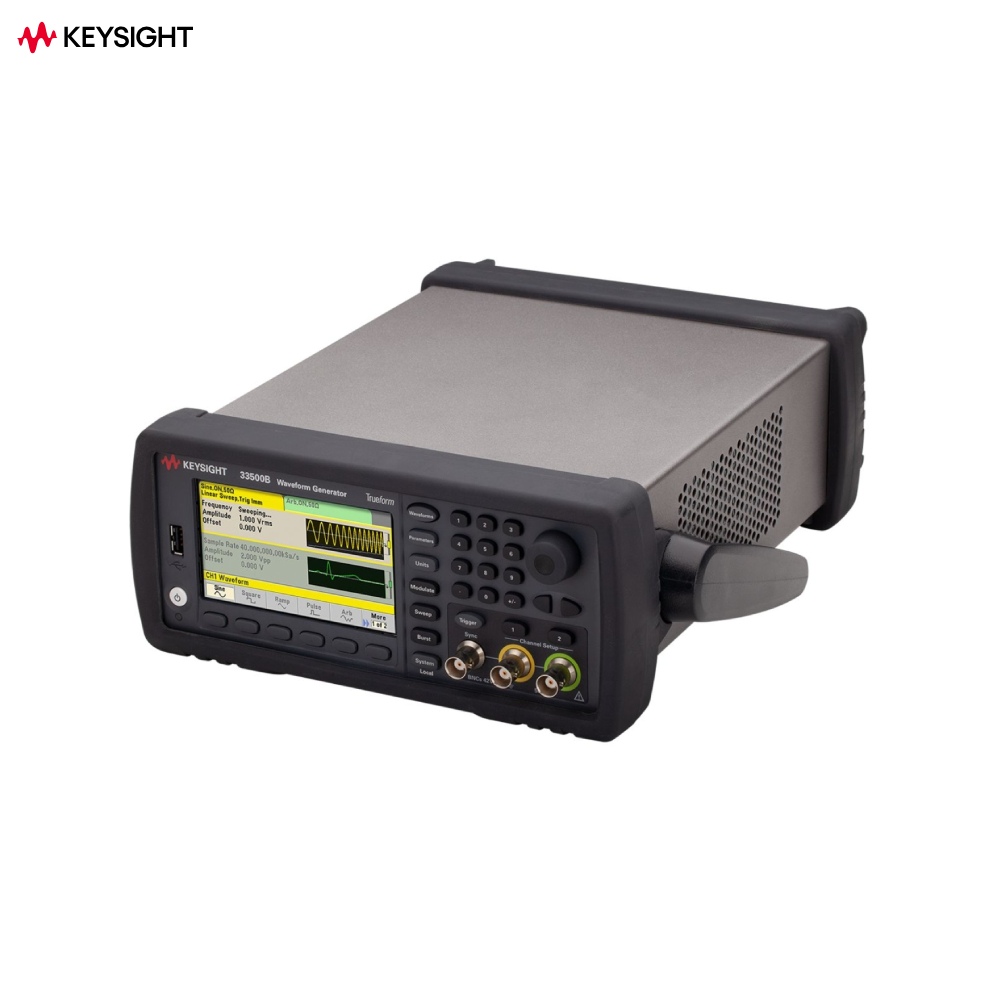

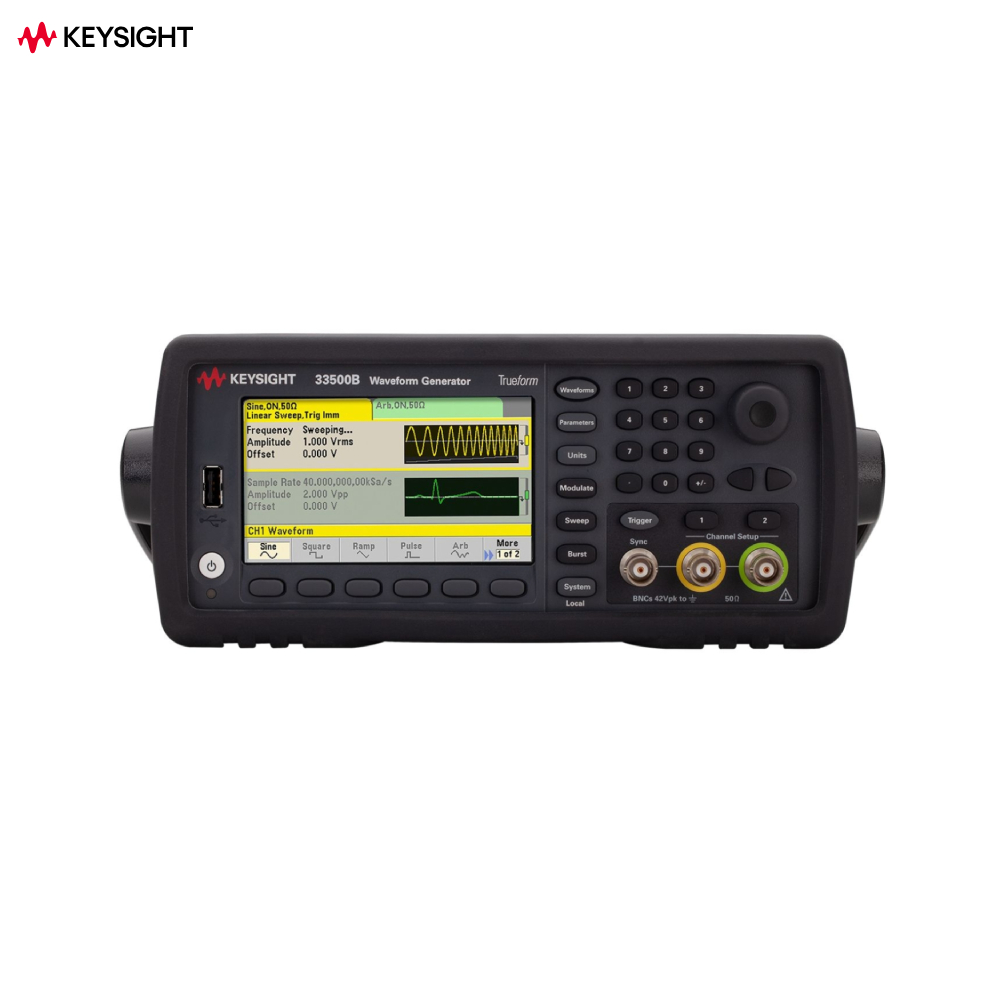

3500B 시리즈 Trueform 파형 발생기

1 채널 및 2 채널의 20 및 30 MHz에서 업그레이드 가능한 8개의 모델 제공

33500B 시리즈는 표준 기능과 베이스밴드 IQ 신호 재생기(옵션) 제공

– 5배 낮은 고조파 왜곡의 사인파

– 10배 낮은 지터의 최고 30 MHz 펄스

– 시퀀싱을 통한 포인트 단위 임의 파형

– 16 비트 분해능, 1 mVpp~10 Vpp 진폭

상품정보 옵션&악세사리 관련 자료 다운로드

	33511B	33512B	33521B	33522B	33509B	33510B	33519B	33520B
채널	1	2	1	2	1	2	1	2
주파수	20 MHz	20 MHz	30 MHz	30 MHz	20 MHz	20 MHz	30 MHz	30 MHz
표준파형	사인, 사각, 램프, 펄스, 삼각, 가우스 노이즈, PRBS(PseudoRandom Binary Sequence), DC
임의파형	시퀀싱을 통한 Trueform 임의 파형, 1 MSa/채널(표준), 16 MSa/채널(옵션)				임의 파형(옵션)
샘플링 속도, 분해능	160 MSa/s, 16비트		250 MSa/s, 16비트		160 MSa/s, 16비트		250 MSa/s, 16비트
변조 유형	AM, FM, PM, FSK, BPSK, PWM, 합산(반송파 + 변조)
버스트	카운트 또는 게이트됨
스위프	선형, 로그 및 주파수 목록
타임베이스	TCXO 기본, 높은 안정성을 위한 OCXO 옵션
총 고조파 왜곡 및 지터	0.04% 미만 THD 및 40 ps 미만 지터(rms)
옵션 및 보안	IQ 베이스밴드 신호 재생기, NISPOM 및 파일 보안, OCXO 안정성이 높은 타임베이스
연결	USB, LAN, GPIB(옵션)

[이 게시물은 최고관리자님에 의해 2024-04-09 14:44:19 PRODUCT에서 이동 됨]

상품정보 옵션&악세사리 관련 자료 다운로드

옵션 및 액세서리	옵션 및 액세서리 정보
MEM	Add 16M memory
SEC	Enables NISPOM and file security
OCX	Add high-stability OCXO timebase
1CM124A	Rackmount kit with filler panel
1CM107A	2U dual flange kit (mounting two instruments side-by-side)

상품정보 옵션&악세사리 관련 자료 다운로드

33500B and 33600A Series Trueform Waveform 20, 30, 80, 120 MHz.pdf (1.8M) 17회 다운로드 | DATE :
