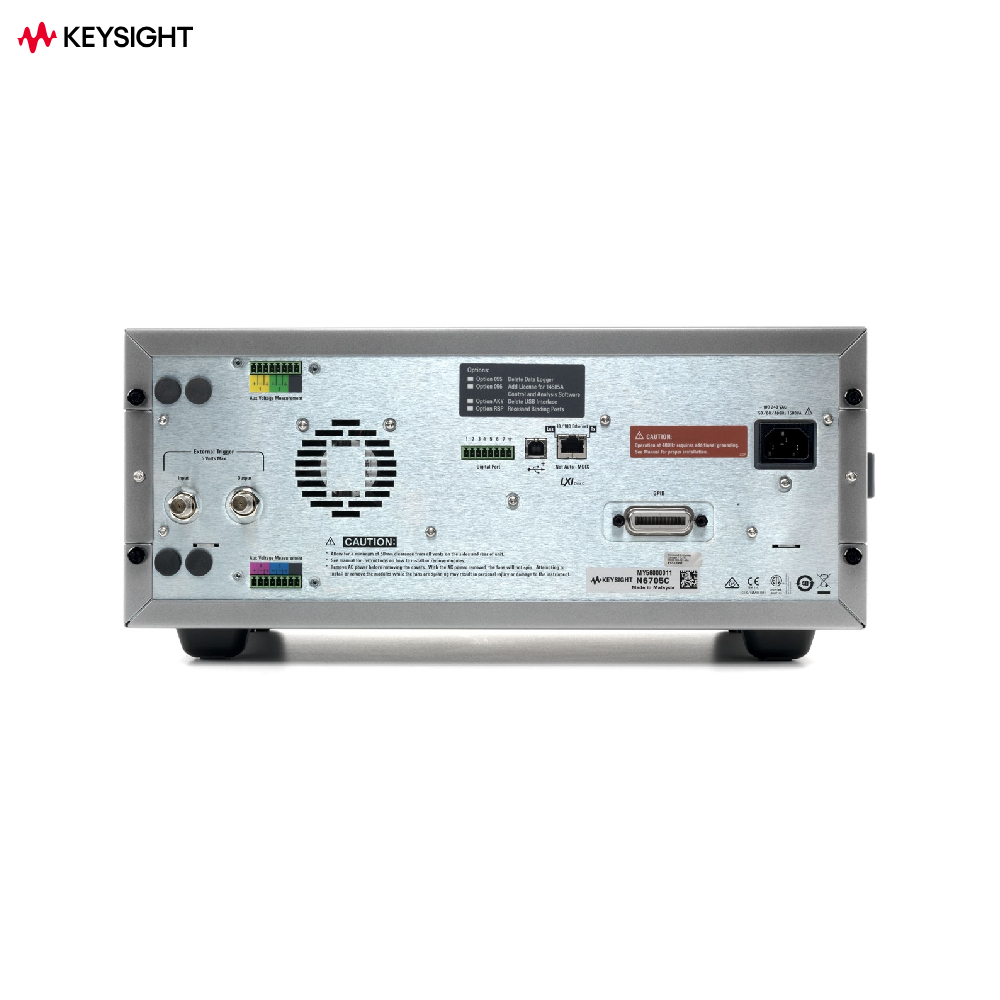

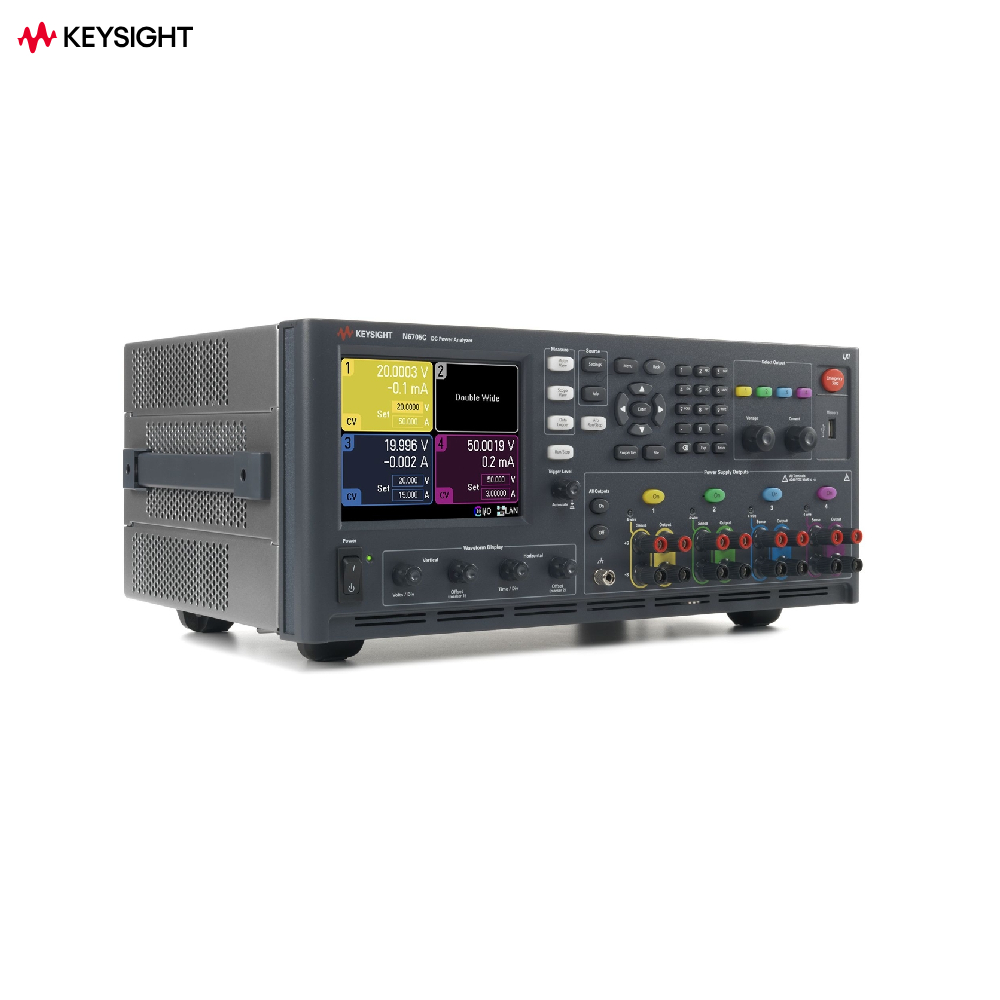

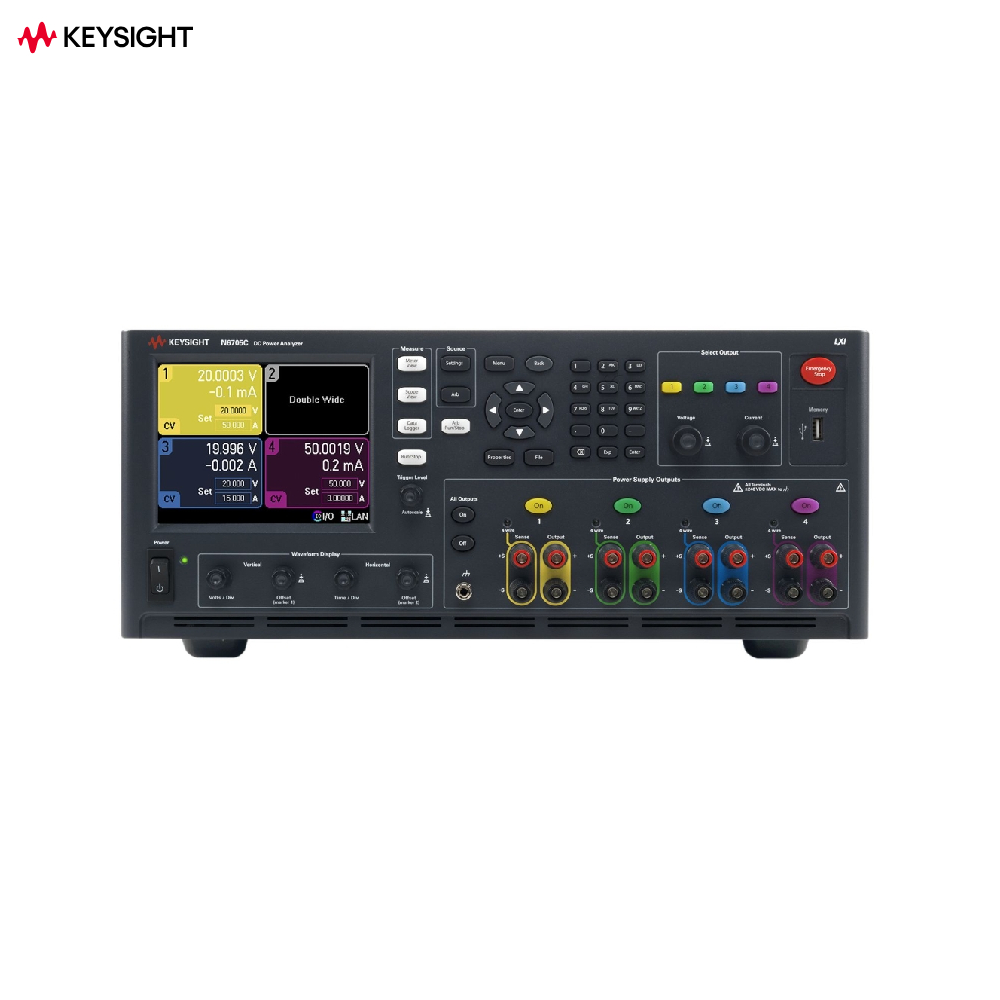

(DC 전원 공급기) N6705C 전원공급기

페이지 정보

작성자최고관리자 댓글 0건 조회 594회 작성일 24-03-29 10:51
  • Image 0
  • Image 1
  • Image 2
× Overlay Image

주요 특징 및 기능

채널 4
전력 600 W(최대4개모듈지원)
비고 모듈은 개별 주문

최대 600 W의 총 전력과 최대 4개의 모듈을 지원하는 4슬롯 메인프레임.

30개 이상의 DC 전력 모듈 중에서 선택(모듈 별도 주문)


- 전압계 정확도: 최대 0.025% + 50 µV, 최대 18비트

- 전류계 정확도: 최대 0.025% + 8 nA, 최대 18비트

- 임의 파형 생성기 기능: 100 kHz의 최대 대역폭, 500 W의 최대 출력 전력

- 스코프 기능: 최대 200 kHz, 512 kpts, 최대 18비트에서 전압과 전류 디지털화

- 데이터 로거 기능: 20 µs ~ 60 s의 측정 간격, 데이터로그당 최대 5억 개의 판독값

- 데이터 로그, 스코프 트레이스, 장비 설정을 위한 4 GB의 비휘발성 데이터 스토리지

목록 관련자료 다운로드 견적문의

본문

상품정보 옵션&악세사리 관련 자료 다운로드
모듈  유형 최대전력 전압 전류 슬롯 수 범위 수 리플 및 노이즈
(Vp-p)		 프로그래밍 정확도 로드 포함 업/다운
프로그래밍 시간(일반)
N6731B 기본 50 W 0 - 5 V 0 - 10 A 1 1 10 mV 0.1% + 19 mV 20 ms
N6732B 50 W 0 - 8 V 0 - 6.25 A 12 mV 0.1% + 19 mV
N6733B 50 W 0 - 20 V 0 - 2.5 A 14 mV 0.1% + 20 mV
N6734B 50 W 0 - 35 V 0 - 1.5 A 15 mV 0.1% + 35 mV
N6735B 50 W 0 - 60 V 0 - 0.8 A 25 mV 0.1% + 60 mV
N6736B 50 W 0 - 100 V 0 - 0.5 A 30 mV 0.1% + 100 mV
N6741B 100 W 0 - 5 V 0 - 20 A 20 mV 0.1% + 19 mV
N6742B 100 W 0 - 8 V 0 - 12.5 A 12 mV 0.1% + 19 mV
N6743B 100 W 0 - 20 V 0 - 5 A 14 mV 0.1% + 20 mV
N6744B 100 W 0 - 35 V 0 - 3 A 15 mV 0.1% + 35 mV
N6745B 100 W 0 - 60 V 0 - 1.6 A 25 mV 0.1% + 60 mV
N6746B 100 W 0 - 100 V 0 - 1 A 30 mV 0.1% + 100 mV
N6773A 300 W 0 - 20 V 0 - 15 A 20 mV 0.1% + 20 mV
N6774A 300 W 0 - 35 V 0 - 8.5 A 22 mV 0.1% + 35 mV
N6775A 300 W 0 - 60 V 0 - 5 A 35 mV 0.1% + 60 mV
N6776A 300 W 0 - 100 V 0 - 3 A 45 mV 0.1% + 100 mV
N6777A 300 W 0 - 150 V 0 - 2 A 68 mV 0.1% + 150 mV
N6751A 고성능 50 W 0 - 50 V 0 - 5 A 1 자동범위
설정		 4.5 mV 0.06% + 19 mV 0.2 ms
N6752A 100 W 0 - 50 V 0 - 10 A 1 4.5 mV 0.06% + 19 mV 0.2 ms
N6753A 300 W 0 - 20 V 0 - 50 A 2 5 mV 0.06% + 10 mV 0.4 ms
N6754A 300 W 0 - 60 V 0 - 20 A 2 6 mV 0.06% + 25 mV 0.35 ms
N2755A 500 W 0 - 20 V 0 - 50 A 2 5 mV 0.06% + 10 mV 0.5 ms
N6756A 500 W 0 - 60 V 0 - 17 A 2 6 mV 0.06% + 25 mV 0.7 ms
N6761A 정밀 50 W 0 - 50 V 0 - 1.5 A 1 자동범위
설정		 4.5 mV 0.016% + 6 mV 0.6 ms
N6762A 100 W 0 - 50 V 0 - 3 A 1 4.5 mV 0.016% + 6 mV 0.6 ms
N6763A 300 W 0 - 20 V 0 - 50 A 2 5 mV 0.03% + 5 mV 0.4 ms
N6764A 300 W 0 - 60 V 0 - 20 A 2 6 mV 0.03% + 12 mV 0.35 ms
N6765A 500 W 0 - 20 V 0 - 50 A 2 5 mV 0.03% + 5 mV 0.5 ms
N6766A 500 W 0 - 60 V 0 - 17 A 2 6 mV 0.03% + 12 mV 0.7 ms
N6781A 소스
측정
장치
(SMU)		 20 W 0 - 20 V 0 ± 3 A 1 다중 12 mV 0.025% + 200 µV 15-300 us
N6782A 20 W 0 - 20 V 0 ± 3 A 1 12 mV 0.025% + 200 µV
N6784A 20 W 0 ± 20 V 0 ± 3 A 1 12 mV 0.025% + 200 µV
N6785A 80 W 0 - 20 V 0 ± 8 A 2 15 mV 0.025% + 1.8 mV 12-300 us
N6786A 80 W 0 - 20 V 0 ± 8 A 2 15 mV 0.025% + 1.8 mV
N6791A DC
전자
부하		 100 W 0 - 60 V 0 - 20 A 1 다중 N/A 0.03% + 7.2 mV N/A
N6792A 200 W 0 - 60 V 0 - 40 A 2 N/A 0.03% + 7.2 mV N/A
상품정보 옵션&악세사리 관련 자료 다운로드
액세서리액세서리 정보
N6709C Rack Mount Kit for Low-Profile Modular Power System Mainframes
